Kupplungsseilzug
Die Kupplungsbetätigung ist ein zentrales Element im Kupplungssystem eines Fahrzeugs und ermöglicht eine effektive Übertragung der Motorleistung auf das Getriebe. Die Art und Weise, wie die Kupplung betätigt wird, hat direkten Einfluss auf das Fahrverhalten, die Effizienz des Fahrzeuges und auf die Lebensdauer des gesamten Kupplungssystems. Insbesondere der Kupplungsseilzug stellt einen mechanischen Mechanismus dar, der die Verbindung zwischen dem Kupplungspedal und der Kupplungseinheit herstellt. In diesem ausführlichen Artikel erklären wir die Bedeutung, den Aufbau und die Wartung des Kupplungsseilzugs und gehen auf die häufigsten Probleme sowie die Unterschiede zu hydraulischen Kupplungssystemen ein.
Was ist die Kupplungsbetätigung?
Die Kupplungsbetätigung ist der Mechanismus, der dafür sorgt, dass die Kupplung des Fahrzeugs aktiviert oder deaktiviert wird. Sie trennt den Motor vom Getriebe, sodass der Fahrer den Gangwechsel durchführen kann, ohne dass der Motor oder das Getriebe beschädigt werden. Diese Funktion ist entscheidend, um das Fahrzeug kontrolliert zu beschleunigen und zu verzögern, indem die Verbindung zwischen der Antriebswelle und den Rädern des Fahrzeugs temporär unterbrochen wird.
Es gibt mehrere Arten der Kupplungsbetätigung, die häufigsten sind mechanische (Seilzug) und hydraulische Systeme. In älteren Fahrzeugen findet man oft mechanische Systeme, während moderne Fahrzeuge häufiger mit hydraulischen Systemen ausgestattet sind. In diesem Artikel konzentrieren wir uns jedoch auf den Kupplungsseilzug als mechanisches Betätigungssystem.
Die Funktion des Kupplungsseilzugs
Der Kupplungsseilzug ist ein mechanisches Verbindungselement, das die Kraftübertragung vom Kupplungspedal zur Kupplungseinheit ermöglicht. Wenn der Fahrer das Kupplungspedal betätigt, wird über den Seilzug die notwendige Bewegung auf die Kupplung ausgeübt, um die Motor-Getriebe-Verbindung zu trennen. Dabei spielt die Konstruktion des Seilzugs eine zentrale Rolle, da er sowohl die Bewegung effizient und präzise übertragen muss als auch robust genug sein muss, um den hohen Belastungen des Fahrbetriebs standzuhalten.

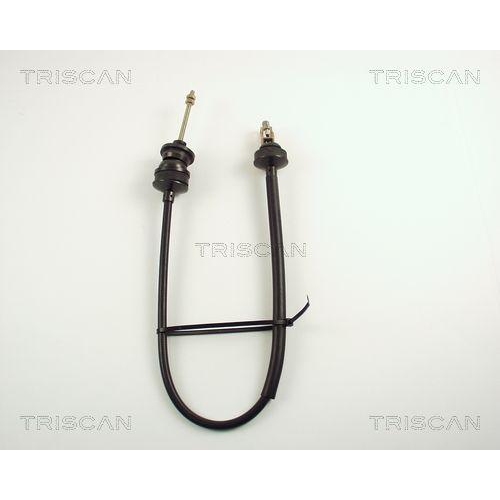

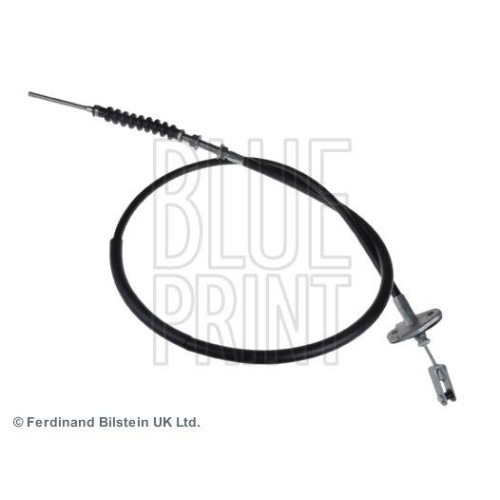

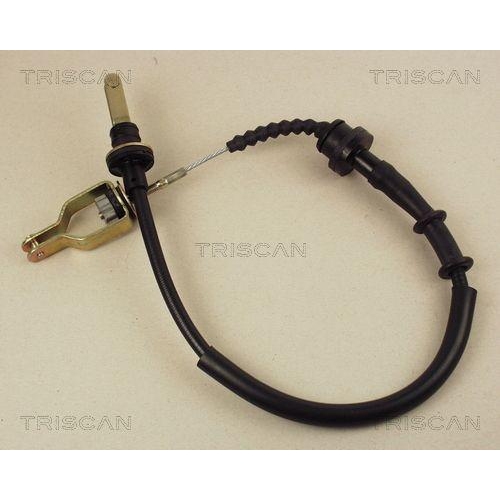

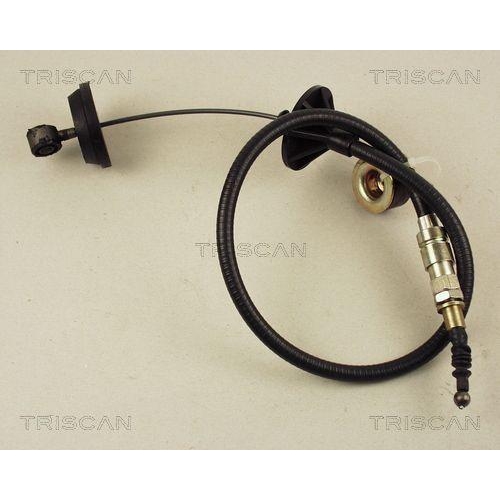

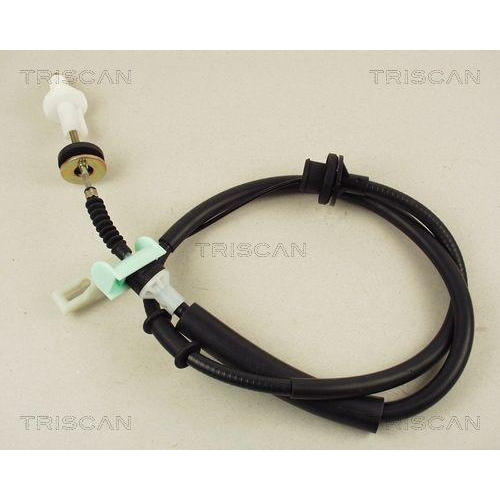

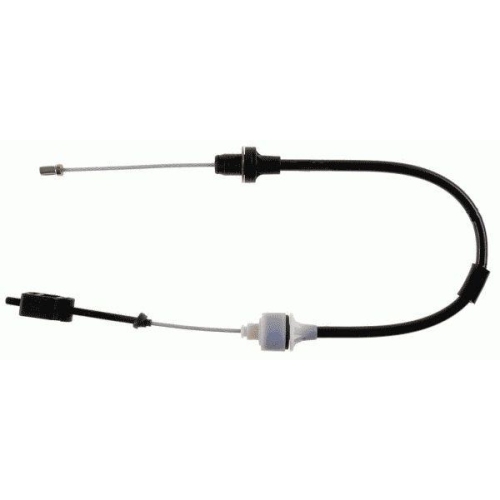

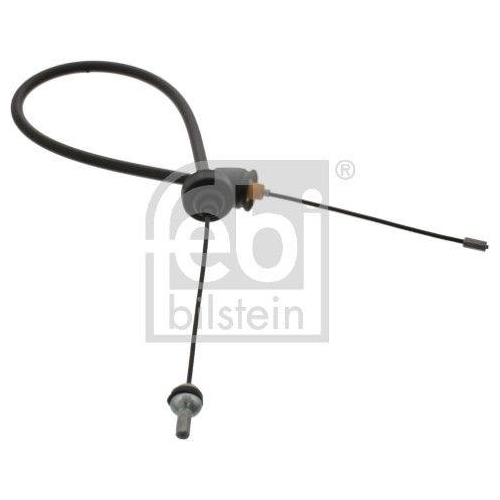

Der Seilzug besteht aus einem Stahlseil, das in einer schützenden Hülle verläuft. Diese Hülle schützt das Stahlseil vor äußeren Einflüssen wie Schmutz, Feuchtigkeit und mechanischen Schäden, wodurch die Langlebigkeit des Systems sichergestellt wird. Die Reibung, die während der Betätigung entsteht, wird durch die Hülle minimiert, sodass der Seilzug leichtgängig arbeitet und die benötigte Kraft auf die Kupplung übertragen kann.
Aufbau des Kupplungsseilzugs
Ein typischer Kupplungsseilzug besteht aus mehreren wichtigen Komponenten:
Seilzugkern: Der Kern des Seilzugs ist in der Regel aus hochfestem Stahl gefertigt. Dieser Stahl muss besonders langlebig und zugfest sein, um den Belastungen, die während des Fahrzeugbetriebs auftreten, standzuhalten. Der Stahlkern sorgt für die nötige Stärke und Flexibilität, um eine präzise Übertragung der Pedalkraft auf das Kupplungssystem zu gewährleisten.
Schutzhülle: Die Schutzummantelung aus Kunststoff oder Gummi schützt den Seilzug vor äußeren Einflüssen wie Staub, Feuchtigkeit oder Schmutz, die zu Korrosion oder Blockierungen führen können. Diese Hülle trägt auch zur Reduzierung der Reibung bei, sodass der Seilzug effizient arbeiten kann.
Einstellmechanismus: Bei vielen Kupplungsseilzügen gibt es einen Mechanismus zur Längeneinstellung. Dies ermöglicht es, die Spannung des Seilzugs anzupassen, sodass die richtige Arbeitsweise des Kupplungssystems gewährleistet wird. Eine regelmäßige Anpassung der Spannung ist wichtig, um eine gleichmäßige Funktionsweise und eine lange Lebensdauer zu erzielen.
Anschlussstücke: An beiden Enden des Seilzugs befinden sich spezielle Anschlussstücke, die es ermöglichen, den Seilzug sicher mit dem Kupplungspedal und der Kupplungseinheit zu verbinden. Diese Verbindungselemente müssen stabil sein, um die Kraft zuverlässig zu übertragen und eine sichere Verbindung zu gewährleisten.
Vorteile der Kupplungsseilzug-Betätigung
Die Kupplungsbetätigung über einen Seilzug bietet eine Reihe von Vorteilen:
-
Kosteneffizienz: Der Kupplungsseilzug ist deutlich günstiger als ein hydraulisches System. Dies macht ihn besonders für ältere Fahrzeuge oder Fahrzeuge, bei denen Kosten eine wichtige Rolle spielen, attraktiv.
-
Einfachheit der Konstruktion: Der mechanische Aufbau eines Seilzugs ist einfacher und weniger komplex als bei hydraulischen Systemen. Dies erleichtert nicht nur die Herstellung, sondern auch die Wartung, da weniger spezialisierte Komponenten wie Hydraulikflüssigkeit oder Dichtungen benötigt werden.
-
Geringes Gewicht: Kupplungsseilzüge sind im Vergleich zu hydraulischen Systemen deutlich leichter. Dies kann besonders in Fahrzeugen von Vorteil sein, bei denen das Gesamtgewicht eine Rolle spielt, etwa in Sportwagen oder leichten Nutzfahrzeugen.
-
Zuverlässigkeit: Mechanische Systeme wie der Kupplungsseilzug sind robuster und weniger anfällig für Fehler, die bei hydraulischen Systemen auftreten können, wie z.B. das Auslaufen von Hydraulikflüssigkeit oder Undichtigkeiten an Dichtungen. Dies macht sie besonders in älteren Fahrzeugmodellen oder bei Fahrzeugen, die in robusten Umgebungen eingesetzt werden, zuverlässig.
Häufige Probleme und Wartung des Kupplungsseilzugs
Trotz seiner Vorteile kann der Kupplungsseilzug im Laufe der Zeit Probleme aufweisen. Diese Probleme können durch regelmäßige Wartung und Inspektion jedoch minimiert werden. Zu den häufigsten Problemen gehören:
-
Verschleiß des Seilzugs: Der Seilzug unterliegt über die Jahre hinweg einem ständigen Verschleiß. Dies kann sich durch ein schwammiges Gefühl im Kupplungspedal oder durch eine ungleichmäßige Kraftübertragung äußern. Ein abgenutzter Seilzug kann auch reißen, was zu einer vollständigen Funktionsunfähigkeit führen kann.
-
Korrosion und Rost: Wenn die Schutzhülle beschädigt oder abgenutzt ist, kann Feuchtigkeit in den Seilzug eindringen und zu Rostbildung führen. Rost kann die Bewegung des Seilzugs blockieren und seine Lebensdauer erheblich verkürzen.
-
Fehlerhafte Einstellung: Ein falsch eingestellter Seilzug kann die Kupplungsfunktion beeinträchtigen. Zu viel oder zu wenig Spannung kann die Verbindung zwischen Motor und Getriebe entweder zu stark oder zu schwach machen, was zu ungenauen Gangwechseln und erhöhtem Verschleiß führt.
-
Blockierungen und Verstopfungen: Schmutz oder Ablagerungen können in die Schutzhülle gelangen und den Seilzug blockieren. Dies kann die Bewegung des Seilzugs behindern und dazu führen, dass das Kupplungspedal schwerer betätigt werden muss.
Wartungstipps für den Kupplungsseilzug
Um die Lebensdauer eines Kupplungsseilzugs zu verlängern und sicherzustellen, dass er optimal funktioniert, sollten folgende Wartungsmaßnahmen regelmäßig durchgeführt werden:
-
Visuelle Inspektion: Überprüfen Sie den Kupplungsseilzug regelmäßig auf sichtbare Schäden, wie Risse in der Hülle, Rost oder abgenutzte Stellen im Stahlseil. Auch die Befestigungen sollten auf ihre Festigkeit überprüft werden.
-
Reinigung: Halten Sie den Seilzug und die Umgebung des Kupplungspedals sauber, um Schmutzansammlungen zu vermeiden. Dies verhindert, dass Schmutz in die Hülle gelangt und den Seilzug blockiert.
-
Schmierung: Bei Bedarf kann eine spezielle Schmierung auf das Stahlseil aufgetragen werden. Eine gute Schmierung reduziert die Reibung und sorgt dafür, dass der Seilzug sanft und effizient arbeitet.
-
Einstellung der Spannung: Überprüfen Sie regelmäßig die Spannung des Seilzugs. Ein korrekt eingestellter Seilzug sorgt für eine präzise und zuverlässige Betätigung der Kupplung und vermeidet unnötigen Verschleiß.
Kupplungsseilzug versus hydraulische Systeme
Obwohl Kupplungsseilzüge in vielen Fahrzeugen eine zuverlässige Lösung darstellen, gibt es auch einige Vorteile, die ein hydraulisches Kupplungssystem bietet. Die wichtigsten Unterschiede zwischen den beiden Systemen sind:
-
Kraftaufwand: Hydraulische Systeme erfordern in der Regel weniger Kraftaufwand bei der Betätigung des Kupplungspedals. Dies macht sie besonders komfortabel für den Fahrer, da die Kupplung mit weniger Anstrengung betätigt werden kann.
-
Selbstjustierung: Hydraulische Kupplungssysteme passen sich automatisch an den Verschleiß der Kupplung an, was die Wartung vereinfacht. Bei mechanischen Systemen wie dem Seilzug muss die Spannung manuell eingestellt werden.
-
Konstante Leistung: Hydraulische Systeme bieten eine gleichmäßige Leistung unabhängig von der Temperatur. Bei mechanischen Systemen kann es bei Kälte oder Feuchtigkeit zu einer Veränderung der Betätigungskraft kommen.
Fazit
Der Kupplungsseilzug ist eine bewährte Technologie, die in vielen Fahrzeugen verwendet wird. Er bietet zahlreiche Vorteile, wie Kosteneffizienz, Einfachheit und Zuverlässigkeit. Für Werkstattmitarbeiter, Ingenieure und KFZ-Mechaniker ist es von entscheidender Bedeutung, die Funktionsweise und die Wartungsanforderungen des Kupplungsseilzugs zu verstehen, um eine lange Lebensdauer und eine zuverlässige Leistung des Systems zu gewährleisten. Trotz seiner Robustheit erfordert der Kupplungsseilzug regelmäßige Inspektionen und Wartungsmaßnahmen, um typische Probleme wie Verschleiß, Korrosion oder Blockierungen zu vermeiden. Ein gut gewarteter Kupplungsseilzug trägt nicht nur zur Sicherheit und Leistung des Fahrzeugs bei, sondern hilft auch, teure Reparaturen zu vermeiden.
