Kupplungsscheibe
Die Kupplungsscheibe ist ein essenzielles Element im Kupplungssystem eines Fahrzeugs und spielt eine Schlüsselrolle bei der Kraftübertragung zwischen Motor und Getriebe. Gemeinsam mit der Kupplungsdruckplatte, dem Ausrücklager (bzw. Zentralausrücker) und anderen Komponenten wie dem Führungslager-Anlaufscheibe und dem Wellendichtringsatz bildet sie ein System, das für effiziente Kraftübertragung, Fahrkomfort und Sicherheit sorgt. In diesem Artikel vertiefen wir das Verständnis für den Aufbau, die Funktion und die Wartung der Kupplungsscheibe und beleuchten deren Zusammenspiel mit weiteren wichtigen Elementen der Kupplungsbetätigung.
Die Rolle der Kupplungsscheibe im Gesamtsystem
Die Kupplungsscheibe befindet sich zwischen dem Schwungrad des Motors und der Kupplungsdruckplatte. Ihre Hauptaufgabe besteht darin, die Drehbewegung des Motors auf das Getriebe zu übertragen, während sie gleichzeitig Schwingungen dämpft und einen weichen Übergang zwischen verschiedenen Drehzahlen ermöglicht. Dies ist vor allem beim Anfahren und beim Gangwechsel von entscheidender Bedeutung.

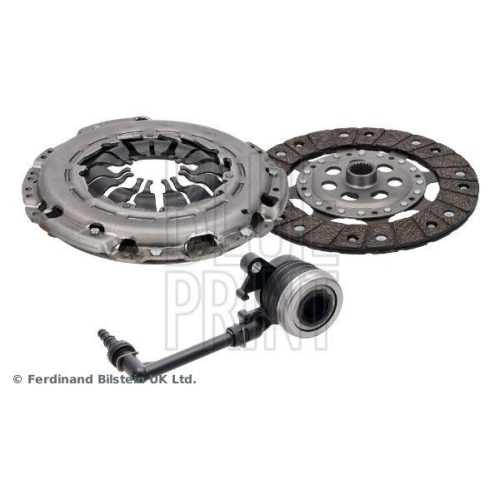

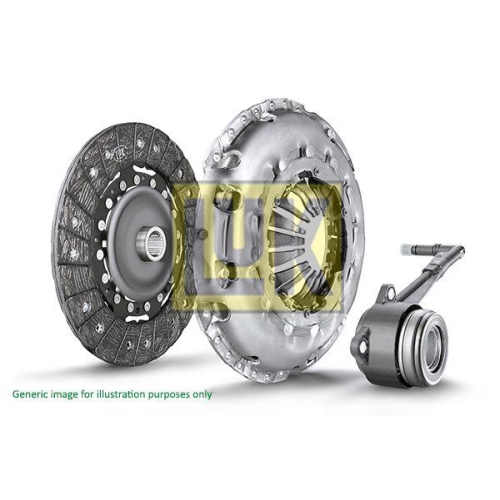

Ein gut abgestimmter Kupplungssatz, der neben der Kupplungsscheibe auch die Kupplungsdruckplatte und das Ausrücklager umfasst, trägt maßgeblich zur Leistungsfähigkeit und Langlebigkeit des gesamten Antriebsstrangs bei.
Aufbau und Funktion der Kupplungsscheibe

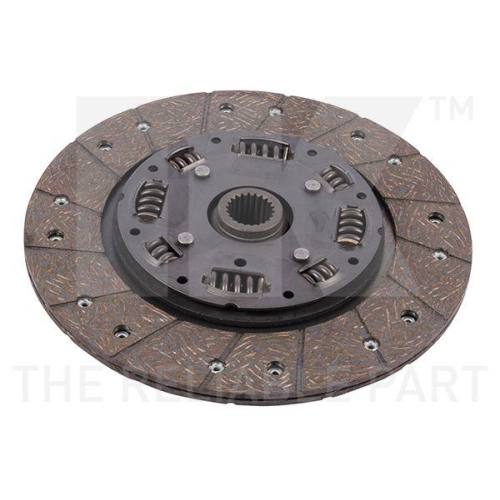

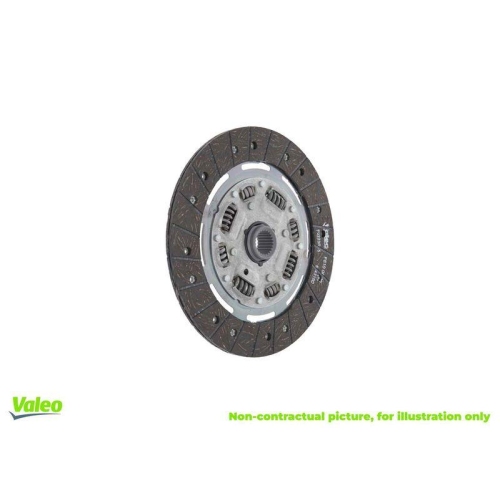

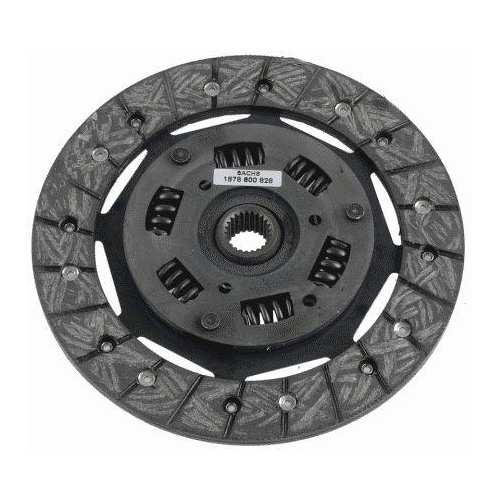

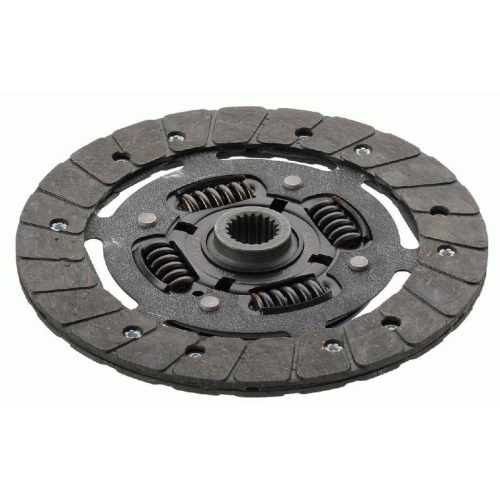

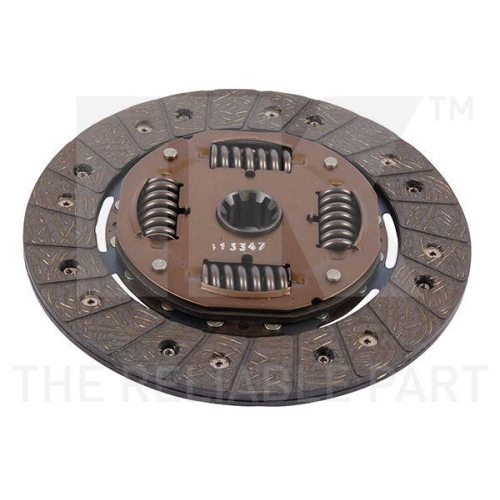

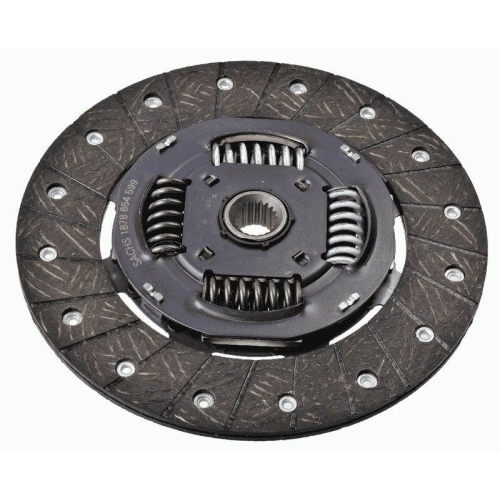

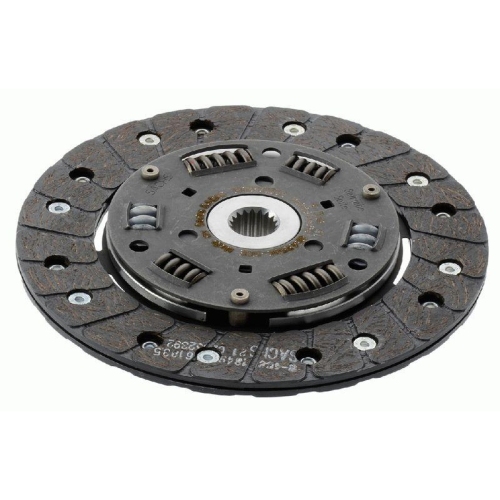

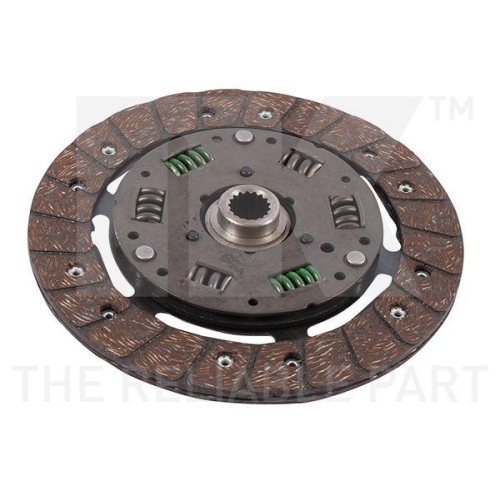

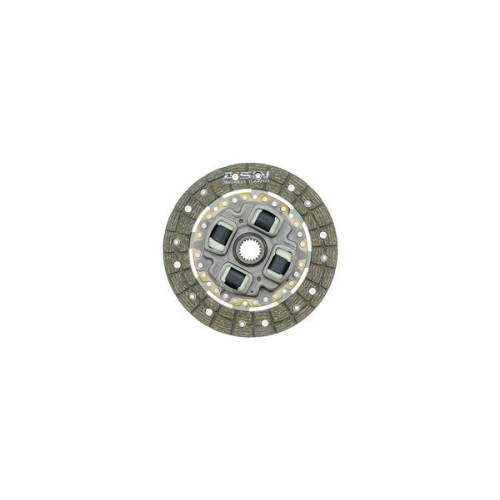

Schichten der Kupplungsscheibe
Die Kupplungsscheibe ist in mehreren Schichten aufgebaut, die jeweils spezifische Aufgaben erfüllen:
-
Reibbeläge:
Diese bestehen aus organischem Material, keramischen Mischungen oder metallischen Verbindungen. Sie erzeugen die notwendige Reibung zwischen Schwungrad und Kupplungsdruckplatte, um die Drehmomentübertragung zu ermöglichen. Die Wahl des Materials hängt von der Beanspruchung ab – während in Sportwagen oft keramische Beläge verwendet werden, setzen Alltagsfahrzeuge auf organische Materialien. -
Trägerplatte:
Die Trägerplatte, meist aus robustem Stahl gefertigt, sorgt für strukturelle Stabilität. Sie trägt die Reibbeläge und ermöglicht die Befestigung der Torsionsfedern. -
Torsionsfedern:
Diese Federn sind in die Kupplungsscheibe integriert, um Drehschwingungen zwischen Motor und Getriebe zu dämpfen. Sie tragen erheblich zur Reduzierung von Vibrationen und zur Verbesserung des Fahrkomforts bei. -
Nabenprofil:
Das Nabenprofil ist der zentrale Teil der Kupplungsscheibe, der direkt mit der Eingangswelle des Getriebes verbunden ist. Es ermöglicht die Übertragung der Motorleistung auf das Getriebe.
Die Arbeitsweise der Kupplungsscheibe im Fahrzeug
Beim Betätigen des Kupplungspedals wird das Ausrücklager-Zentralausrücker gegen die Kupplungsdruckplatte gedrückt. Dadurch wird der Druck von der Kupplungsscheibe genommen, was die Kraftübertragung unterbricht. Dies ist notwendig, um Gänge zu wechseln oder das Fahrzeug anzuhalten. Lässt der Fahrer das Pedal los, presst die Druckplatte die Kupplungsscheibe wieder gegen das Schwungrad, wodurch die Kraftübertragung wiederhergestellt wird.
Zusammenspiel der Kupplungsscheibe mit anderen Komponenten
Kupplungsdruckplatte
Die Kupplungsdruckplatte ist eine der Hauptkomponenten des Kupplungssatzes. Sie übt den nötigen Druck aus, um die Kupplungsscheibe an das Schwungrad zu pressen. Eine präzise Funktion der Druckplatte ist essenziell, um gleichmäßigen Verschleiß der Reibbeläge zu gewährleisten.
Ausrücklager-Zentralausrücker
Das Ausrücklager, oft in Form eines modernen Zentralausrückers, überträgt die Bewegung des Kupplungspedals auf die Kupplungsdruckplatte. Dieses Lager reduziert die Reibung während der Betätigung und sorgt für eine gleichmäßige Kraftübertragung. Ein fehlerhaftes Ausrücklager kann zu einem unrunden Schaltverhalten und erhöhtem Verschleiß an der Kupplung führen.
Führungslager-Anlaufscheibe
Das Führungslager oder die Anlaufscheibe hilft, die Kupplungsscheibe in ihrer Position zu halten und reibungslose Bewegungen innerhalb des Systems zu gewährleisten. Es minimiert mechanische Störungen und trägt zur Stabilität bei.
Wellendichtringsatz
Der Wellendichtringsatz ist ein wesentlicher Bestandteil, um das Eindringen von Schmutz oder das Austreten von Öl an den Verbindungsstellen zwischen Kupplung und Getriebe zu verhindern. Ein beschädigter Wellendichtring kann die Lebensdauer der Kupplungsscheibe erheblich verkürzen, indem er die Reibbeläge durch Ölverschmutzung unbrauchbar macht.
Wartung und häufige Probleme
Wartungstipps für die Kupplung
Eine regelmäßige Wartung der Kupplungskomponenten verlängert die Lebensdauer des Systems und minimiert Ausfälle:
- Regelmäßige Inspektion: Überprüfen Sie den Zustand der Reibbeläge, Torsionsfedern und des Ausrücklagers.
- Hydrauliksystem prüfen: Bei Fahrzeugen mit hydraulischer Kupplungsbetätigung sollte der Flüssigkeitsstand regelmäßig kontrolliert und bei Bedarf nachgefüllt werden.
- Torsionsfedern testen: Defekte Federn können zu Vibrationen und ruckelndem Fahren führen.
- Wellendichtringsatz kontrollieren: Stellen Sie sicher, dass keine Undichtigkeiten auftreten, die Öl auf die Reibbeläge gelangen lassen.
Typische Probleme und ihre Ursachen
-
Schlupf:
Wenn die Kupplung nicht vollständig greift, deutet dies meist auf abgenutzte Reibbeläge hin. In solchen Fällen ist ein Austausch der Kupplungsscheibe erforderlich. -
Ruckeln beim Einkuppeln:
Dieses Problem wird oft durch ungleichmäßig abgenutzte Reibbeläge oder defekte Torsionsfedern verursacht. -
Geräusche beim Schalten:
Quietschen oder Klappern sind häufig auf ein verschlissenes Ausrücklager oder Probleme mit der Kupplungsdruckplatte zurückzuführen. -
Verschmutzte Kupplungsscheibe:
Eine Verschmutzung durch Öl (oft durch einen defekten Wellendichtringsatz) kann die Funktion der Reibbeläge beeinträchtigen und muss sofort behoben werden.
Die Bedeutung technologischer Entwicklungen
Selbstnachstellende Kupplungssysteme
In den letzten Jahren haben selbstnachstellende Kupplungssysteme an Bedeutung gewonnen. Sie gleichen den Verschleiß der Kupplungsscheibe automatisch aus, wodurch sich die Lebensdauer der Kupplung deutlich verlängert. Diese Technologie ist vor allem bei Fahrzeugen mit hohen Laufleistungen oder in Nutzfahrzeugen von Vorteil.
Start-Stopp-Technologie
Fahrzeuge mit Start-Stopp-Systemen erfordern Kupplungsscheiben, die häufiges Ein- und Ausschalten des Motors bewältigen können. Hier kommen spezielle Reibmaterialien zum Einsatz, die besonders langlebig sind und hohen thermischen Belastungen standhalten.
Unterschiedliche Anforderungen je nach Fahrzeugtyp
-
Sportwagen:
Hochleistungsfahrzeuge benötigen Kupplungsscheiben mit extrem hitzebeständigen Reibbelägen (oft aus Keramik), die auch bei intensiver Beanspruchung eine optimale Kraftübertragung sicherstellen. -

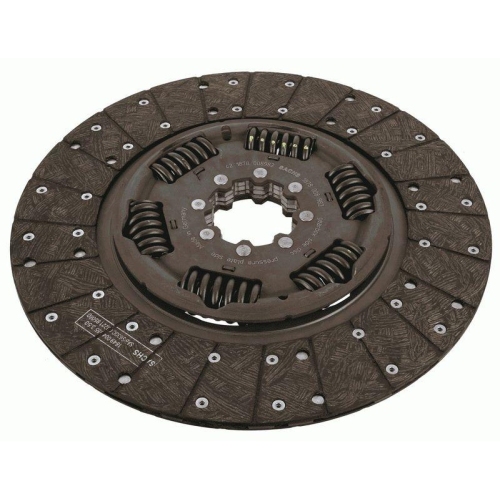

Nutzfahrzeuge:
In Lkw oder Bussen werden verstärkte Kupplungssätze mit langlebigen Materialien und leistungsfähigen Torsionsfedern eingesetzt, um hohen Belastungen standzuhalten. -
Kompakt- und Mittelklassewagen:
Diese Fahrzeuge setzen auf ein Gleichgewicht zwischen Kosteneffizienz und Leistungsfähigkeit. Organische Reibbeläge und Standard-Torsionsfedern sind hier die Regel.
Fazit
Die Kupplungsscheibe ist ein zentrales Element des Antriebsstrangs, das eine effiziente, komfortable und sichere Kraftübertragung gewährleistet. Durch die Kombination aus hochwertigem Material, präzisem Design und regelmäßiger Wartung können Werkstattmitarbeiter und KFZ-Fachleute die Lebensdauer der Kupplung maximieren und häufige Probleme frühzeitig erkennen. Der Einsatz moderner Technologien wie selbstnachstellender Kupplungen oder spezieller Reibbeläge für Start-Stopp-Systeme zeigt, wie sich die Anforderungen an Kupplungssysteme weiterentwickeln.
Mit einem umfassenden Verständnis der Kupplungsbetätigung, der Rolle des Ausrücklager-Zentralausrückers, der Führungslager-Anlaufscheibe, des Wellendichtringsatzes und anderer Komponenten können Experten sicherstellen, dass jedes Fahrzeug eine optimale Performance erzielt.
