Wellendichtringsatz

Die folgenden Abschnitte widmen sich einer detaillierten Betrachtung der Kupplung, ihrer Funktion, ihrer Komponenten und der Rolle des Wellendichtringsatzes. Ziel ist es, ein tiefgehendes Verständnis zu vermitteln, das sowohl praktische als auch theoretische Einblicke bietet.

Aufbau und Funktion der Kupplung

Die Kupplung stellt die Verbindung zwischen Motor und Getriebe dar und ermöglicht es, die Drehmomentübertragung zu unterbrechen oder wiederherzustellen.

Grundlegende Komponenten der Kupplung

Die zentralen Bestandteile einer Kupplung umfassen:

1. Kupplungsscheibe: Sie überträgt das Drehmoment vom Motor auf das Getriebe. Die Kupplungsscheibe besteht aus einem Trägermaterial, das mit Reibbelägen versehen ist, um die Kraftübertragung zu maximieren und gleichzeitig Verschleiß zu minimieren.
2. Druckplatte: Sie sorgt dafür, dass die Kupplungsscheibe gegen das Schwungrad gepresst wird. Diese mechanische Spannung ist entscheidend für eine effiziente Kraftübertragung.
3. Ausrücklager: Das Ausrücklager wird aktiviert, wenn der Fahrer das Kupplungspedal betätigt. Es bewegt die Druckplatte, um die Kupplung zu trennen und den Gangwechsel zu ermöglichen.
4. Schwungrad: Dieses Bauteil ist direkt mit der Kurbelwelle des Motors verbunden. Es dient als Träger für die Kupplungsscheibe und sorgt für eine gleichmäßige Kraftübertragung.

Der Wellendichtringsatz – Ein kleines Bauteil mit großer Wirkung

Bedeutung und Funktion

Der Wellendichtringsatz ist ein unscheinbares, aber essentielles Bauteil. Er dient der Abdichtung der rotierenden Wellen, insbesondere an der Getriebeeingangswelle, die durch das Gehäuse in die Kupplung hineinragt. Seine Hauptaufgabe besteht darin, Schmierstoffe innerhalb des Getriebes zu halten und gleichzeitig das Eindringen von Schmutz und Feuchtigkeit zu verhindern. Eine fehlerhafte Abdichtung kann nicht nur das Getriebe schädigen, sondern auch die Kupplung funktionsunfähig machen.

Aufbau und Materialien

Die Wellendichtringe bestehen aus hochbeständigen Materialien, die auf die spezifischen Anforderungen der Fahrzeugmechanik abgestimmt sind:

• Fluorkautschuk (FKM): Bekannt für seine Beständigkeit gegen Hitze und chemische Einflüsse, ist FKM besonders geeignet für Hochleistungsanwendungen.
• Polyacrylat: Dieses Material ist robust gegen mechanische Belastungen und eignet sich hervorragend für Anwendungen, bei denen Temperaturschwankungen häufig auftreten.

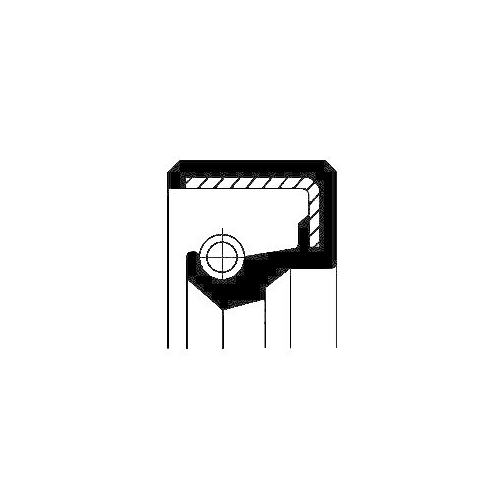

Der Aufbau eines Wellendichtrings ist so gestaltet, dass er sowohl axiale als auch radiale Kräfte abdichten kann. Die Dichtlippe sorgt für eine präzise Abdichtung gegen die rotierende Welle, während eine Metallfeder für eine konstante Anpresskraft sorgt.

Funktionsweise der Kupplung im Detail

Die Kupplung spielt eine zentrale Rolle im Fahrbetrieb. Ihre korrekte Funktion ist entscheidend für den Komfort, die Sicherheit und die Lebensdauer des Fahrzeugs.

Kupplungsbetätigung

Die Kupplung wird aktiviert, wenn der Fahrer das Kupplungspedal betätigt. Dieser Vorgang löst eine Reihe mechanischer Abläufe aus:

1. Das Ausrücklager wird gegen die Druckplatte gedrückt.
2. Die Druckplatte wird von der Kupplungsscheibe gelöst.
3. Dadurch wird die Drehmomentübertragung unterbrochen, und der Gangwechsel kann durchgeführt werden.

Auswirkungen auf den Fahrkomfort

Eine reibungslos funktionierende Kupplung ist entscheidend für ein angenehmes Fahrerlebnis. Probleme wie Ruckeln oder Verzögerungen beim Schalten können auf Verschleiß oder Defekte hinweisen. Besonders der Wellendichtringsatz kann bei Undichtigkeiten die Ursache sein, da austretendes Getriebeöl die Reibbeläge der Kupplung kontaminieren und die Funktion beeinträchtigen kann.

Häufige Probleme und deren Ursachen

Probleme mit der Kupplung oder dem Wellendichtringsatz können auf verschiedene Ursachen zurückgeführt werden:

1. Ölleckagen: Undichte Wellendichtringe führen zu Ölverlust, der nicht nur die Kupplung, sondern auch das Getriebe beeinträchtigen kann.
2. Verschleiß der Kupplungsscheibe: Übermäßige Belastung oder eine kontaminierte Oberfläche können die Reibbeläge der Kupplungsscheibe beschädigen.
3. Defekte Druckplatte: Eine beschädigte Druckplatte kann zu ungleichmäßiger Kraftübertragung führen.
4. Probleme mit dem Ausrücklager: Ein verschlissenes oder fehlerhaftes Ausrücklager kann Geräusche und Vibrationen verursachen.

Wartung und Austausch des Wellendichtringsatzes

Symptome und Diagnose

Typische Anzeichen für Probleme mit dem Wellendichtringsatz sind:

• Ölflecken unter dem Fahrzeug: Dies deutet auf eine Leckage hin, die meist durch defekte Dichtungen verursacht wird.
• Geräusche beim Schalten: Diese können auf unzureichende Schmierung oder beschädigte Komponenten hinweisen.
• Vibrationen oder Ruckeln: Sie sind oft ein Zeichen für eine beeinträchtigte Drehmomentübertragung.

Austausch und Wartung

Der Austausch des Wellendichtringsatzes ist eine komplexe Aufgabe, die in einer Fachwerkstatt durchgeführt werden sollte. Der Prozess umfasst:

1. Ausbau des Getriebes, um Zugang zur Kupplung und den Wellendichtringen zu erhalten.
2. Entfernen der alten Dichtungen und gründliche Reinigung der betroffenen Bereiche.
3. Einbau neuer Wellendichtringe mit den richtigen Werkzeugen, um Beschädigungen zu vermeiden.
4. Wiedereinbau des Getriebes und Prüfung der Funktionalität.

Tipps für eine längere Lebensdauer der Kupplung

Die Lebensdauer der Kupplung und des Wellendichtringsatzes kann durch folgende Maßnahmen verlängert werden:

1. Regelmäßige Wartung: Inspektionen der Kupplung und des Getriebes helfen, Probleme frühzeitig zu erkennen.
2. Richtiges Fahren: Vermeiden Sie häufiges Schleifenlassen der Kupplung, da dies zu übermäßigem Verschleiß führen kann.
3. Hochwertige Ersatzteile: Verwenden Sie bei Reparaturen ausschließlich hochwertige Materialien, um eine langfristige Funktionalität sicherzustellen.
4. Schutz vor Überhitzung: Vermeiden Sie übermäßige Belastung, insbesondere bei Anhängerbetrieb oder im Stop-and-Go-Verkehr.

Fazit

Die Kupplung und der Wellendichtringsatz sind entscheidende Bauteile, die in ihrer Funktion eng miteinander verknüpft sind. Während die Kupplung die Grundlage für eine effiziente Kraftübertragung bildet, sorgt der Wellendichtringsatz für den nötigen Schutz vor Leckagen und Verunreinigungen. Eine regelmäßige Wartung und ein frühzeitiger Austausch defekter Teile sind unerlässlich, um die Langlebigkeit und Effizienz des Fahrzeugs sicherzustellen.

Für Werkstattmitarbeiter, Ingenieure und KFZ-Handwerker ist ein umfassendes Verständnis der Kupplungsmechanik und der Rolle des Wellendichtringsatzes entscheidend, um Fahrzeuge optimal zu warten und zu reparieren. Mit dem hier präsentierten Leitfaden steht Ihnen eine solide Grundlage zur Verfügung, um sowohl theoretische als auch praktische Herausforderungen zu meistern – ein unverzichtbares Wissen für alle, die mit der Instandhaltung und Reparatur von Fahrzeugen befasst sind.
