Nehmerzylinder
Die Kupplungsbetätigung ist ein wesentliches Element im Antriebsstrang eines Fahrzeugs. Sie ermöglicht die Steuerung der Kraftübertragung vom Motor auf das Getriebe, was für einen reibungslosen Fahrbetrieb unerlässlich ist. Eine entscheidende Komponente in hydraulischen Kupplungssystemen ist der Nehmerzylinder, der den Druck des Kupplungspedals in mechanische Bewegung umwandelt. Ohne ihn wäre das präzise Kuppeln und Schalten der Gänge nicht möglich.
Dieser Artikel bietet Fachkräften wie Werkstattmitarbeitern, Ingenieuren, KFZ-Handwerkern und Autoteile-Servicefachleuten eine detaillierte Einführung in die Funktionsweise, Wartung und Diagnose der Kupplungsbetätigung sowie des Nehmerzylinders.
Grundlagen der Kupplungsbetätigung
Die Kupplungsbetätigung sorgt dafür, dass der Fahrer die Verbindung zwischen dem Motor und dem Getriebe gezielt trennen und wiederherstellen kann. Dies ist notwendig, um beispielsweise die Gänge zu wechseln, ohne den Motor abzuwürgen, oder das Fahrzeug anzuhalten. Ohne diese Mechanik wäre der Betrieb eines Schaltgetriebes nicht denkbar.
In Fahrzeugen finden sich hauptsächlich zwei Arten von Kupplungssystemen:
- Mechanische Systeme, bei denen die Betätigung durch Seilzüge oder Gestänge erfolgt.
- Hydraulische Systeme, die auf Hydraulikflüssigkeit und Zylindern basieren und in modernen Fahrzeugen am häufigsten zum Einsatz kommen.
Die hydraulische Variante bietet Vorteile wie eine gleichmäßige Kraftübertragung, weniger Verschleiß und eine präzisere Steuerung der Kupplung. Sie besteht aus drei Hauptkomponenten: Geberzylinder, Nehmerzylinder und der hydraulischen Leitung, die die beiden verbindet.
Funktionsweise eines hydraulischen Kupplungssystems
In einem hydraulischen Kupplungssystem wird der vom Fahrer ausgeübte Druck auf das Kupplungspedal in hydraulischen Druck umgewandelt. Dieser Druck wird durch den Geberzylinder erzeugt und über eine Flüssigkeitsleitung zum Nehmerzylinder geleitet. Der Nehmerzylinder wandelt den Druck in eine lineare Bewegung um, wodurch die Kupplung getrennt wird.
Hauptbestandteile:
- Geberzylinder: Wandelt die Pedalbewegung in hydraulischen Druck um.
- Hydraulikleitung: Überträgt den Druck vom Geber- zum Nehmerzylinder.
- Nehmerzylinder: Führt die mechanische Bewegung aus, die erforderlich ist, um die Kupplung zu betätigen.
Durch diese Bauweise wird eine hohe Zuverlässigkeit und Wartungsfreundlichkeit erreicht, vorausgesetzt, alle Komponenten sind intakt.

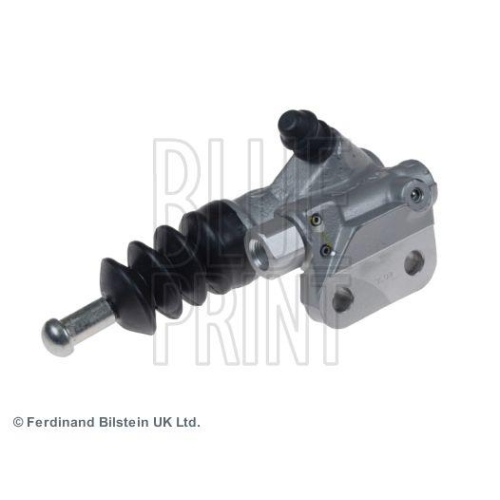

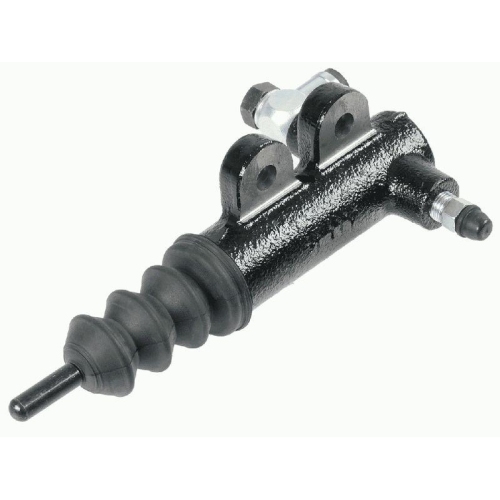

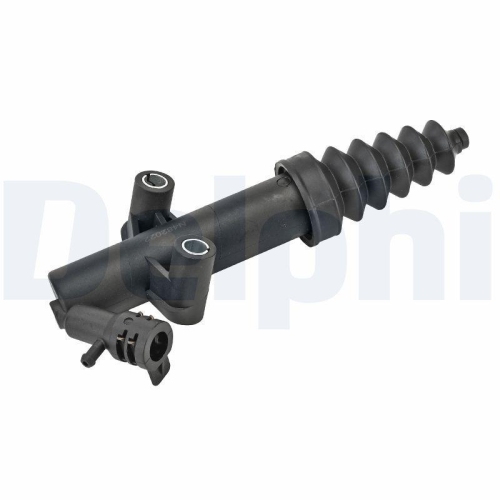

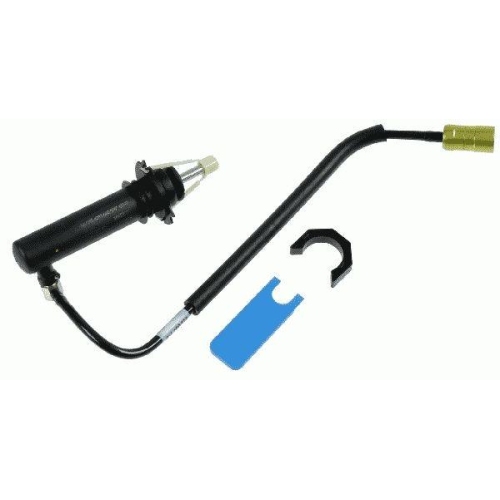

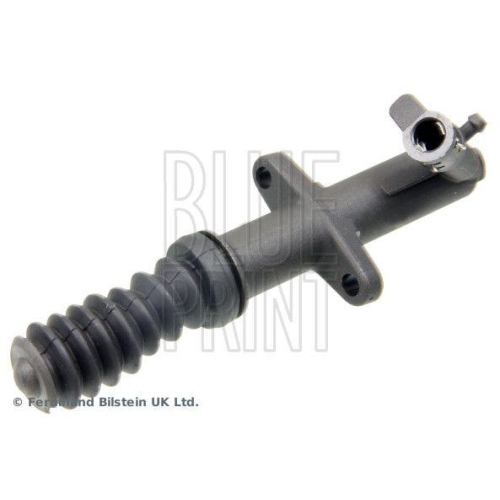

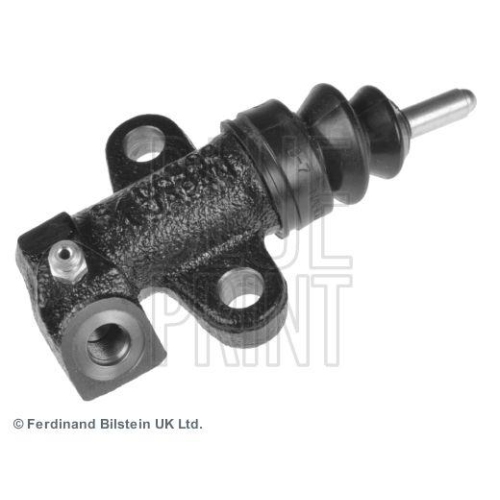

Der Nehmerzylinder: Aufbau, Funktion und Bedeutung
Der Nehmerzylinder ist ein zylinderförmiges Bauteil, das aus einem Gehäuse, einem Kolben und einer Dichtung besteht. Diese Bauteile arbeiten zusammen, um den Druck der Hydraulikflüssigkeit in eine lineare Bewegung umzuwandeln.
Aufbau des Nehmerzylinders:
- Gehäuse: Meist aus Aluminium oder Stahl gefertigt, um hohe Belastungen zu bewältigen.
- Kolben: Bewegt sich vor und zurück, um die mechanische Bewegung auszuführen.
- Dichtungen: Sorgen dafür, dass keine Hydraulikflüssigkeit austritt und der Druck im System erhalten bleibt.
Funktionsweise:
- Sobald das Kupplungspedal gedrückt wird, bewegt sich der Kolben im Nehmerzylinder vorwärts.
- Diese Bewegung löst die Verbindung zwischen der Kupplungsdruckplatte und dem Schwungrad.
- Dadurch wird das Getriebe vom Motor getrennt, was den Gangwechsel ermöglicht.
Ein einwandfrei funktionierender Nehmerzylinder ist entscheidend, da schon kleine Defekte die Funktion der Kupplung stark beeinträchtigen können.
Symptome eines defekten Nehmerzylinders
Ein defekter Nehmerzylinder macht sich durch verschiedene Symptome bemerkbar, die frühzeitig erkannt werden sollten:
- Weiches oder durchhängendes Kupplungspedal: Das Pedal fühlt sich schwammig an und bietet keinen Widerstand.
- Erschwerte Gangwechsel: Gänge lassen sich nur mit Mühe einlegen, was besonders beim Anfahren auffällt.
- Hydraulikflüssigkeit unter dem Fahrzeug: Austretende Flüssigkeit weist oft auf eine undichte Stelle im Nehmerzylinder hin.
- Ungewöhnliche Geräusche: Quietschen oder Knacken beim Betätigen des Pedals.
Solche Anzeichen sollten nicht ignoriert werden, da ein kompletter Ausfall der Kupplung folgen kann.
Ursachen für Defekte am Nehmerzylinder
Ein Nehmerzylinder kann aus verschiedenen Gründen ausfallen:
- Verschleiß: Mit der Zeit nutzen sich Kolben und Dichtungen ab.
- Undichtigkeiten: Beschädigte Dichtungen lassen Hydraulikflüssigkeit entweichen.
- Verunreinigte Hydraulikflüssigkeit: Verschmutzte oder alternde Flüssigkeit kann die Bauteile angreifen.
- Materialermüdung: Besonders bei älteren Fahrzeugen können Gehäuse oder Kolbenmaterial ermüden.
Regelmäßige Inspektionen und der Austausch von Hydraulikflüssigkeit können die Lebensdauer des Nehmerzylinders erheblich verlängern.
Diagnose und Inspektion
Die Diagnose eines defekten Nehmerzylinders erfordert eine sorgfältige Inspektion aller Komponenten des Kupplungssystems. Folgende Schritte sind dabei hilfreich:
- Überprüfung des Hydraulikflüssigkeitsstands: Ein niedriger Stand kann auf Undichtigkeiten hinweisen.
- Untersuchung der Hydraulikleitungen: Risse oder beschädigte Verbindungen sollten ausgeschlossen werden.
- Test der Kupplungsfunktion: Ein weiches Pedal oder Probleme beim Gangwechsel können erste Hinweise liefern.
- Prüfung der Dichtungen: Sichtbare Undichtigkeiten deuten auf beschädigte Dichtungen hin.
Eine gründliche Diagnose ist entscheidend, um den Austausch des Nehmerzylinders genau zu planen.
Wartung und Austausch des Nehmerzylinders
Der Austausch des Nehmerzylinders ist ein anspruchsvoller Vorgang, der von qualifizierten Fachkräften durchgeführt werden sollte. Hier sind die Hauptschritte zusammengefasst:
- Ablassen der Hydraulikflüssigkeit: Zunächst muss die alte Flüssigkeit entfernt werden.
- Entfernen des defekten Nehmerzylinders: Der beschädigte Zylinder wird ausgebaut.
- Einbau des neuen Nehmerzylinders: Ein passender Ersatz wird montiert.
- Entlüften des Systems: Um Luft aus dem System zu entfernen, wird die Hydraulikflüssigkeit sorgfältig nachgefüllt und entlüftet.
Praxistipp:
Verwenden Sie immer hochwertige Ersatzteile und die vom Hersteller empfohlene Hydraulikflüssigkeit, um die Funktionsfähigkeit des Kupplungssystems sicherzustellen.
Fallbeispiele aus der Praxis
Beispiel 1: Reparatur eines VW Golf
Ein VW Golf zeigte Probleme beim Einlegen der Gänge, begleitet von einem schwammigen Pedalgefühl. Nach der Inspektion stellte sich heraus, dass der Nehmerzylinder defekt war. Der Austausch und die Entlüftung des Systems lösten das Problem.
Beispiel 2: Vorbeugende Wartung
Ein KFZ-Meister empfahl, bei einer Inspektion die Hydraulikflüssigkeit alle zwei Jahre zu wechseln. Dadurch konnte ein vorzeitiger Verschleiß des Nehmerzylinders in mehreren Kundenfahrzeugen verhindert werden.
Bedeutung der richtigen Wartung
Regelmäßige Wartung des Kupplungssystems, einschließlich des Austauschs der Hydraulikflüssigkeit, verlängert die Lebensdauer der Komponenten erheblich. Werkstätten sollten Kunden aktiv darauf hinweisen, wie wichtig diese Maßnahmen sind, um größere Schäden zu vermeiden.
Schlussfolgerung
Die Kupplungsbetätigung und der Nehmerzylinder spielen eine entscheidende Rolle in der Fahrzeugtechnik. Ein umfassendes Verständnis dieser Ersatz- und Verschleißteilesind für Werkstattmitarbeiter und KFZ-Fachleute von unschätzbarem Wert. Durch die richtige Pflege und Wartung des hydraulischen Kupplungssystems können Werkstätten dazu beitragen, die Lebensdauer der Kupplung zu verlängern und teure Reparaturen zu vermeiden. Indem Symptome eines defekten Nehmerzylinders frühzeitig erkannt und entsprechende Maßnahmen ergriffen werden, bleibt die Funktionalität der Kupplung dauerhaft gewährleistet. Dieser erweiterte Artikel bietet umfassende Informationen über die Kupplungsbetätigung und den Nehmerzylinder, um Fachkräften in der Automobilbranche als wertvolle Ressource zu dienen.
