Vakuumpumpe / Unterdruckpumpe

Für Werkstattmitarbeiter, Ingenieure und KFZ-Handwerker ist das Verständnis der Bremsanlage nicht nur für Reparatur- und Wartungsarbeiten notwendig, sondern auch für die Entwicklung moderner KFZ-Teile. Dieser Artikel gibt eine ausführliche Einführung in die Rolle der Vakuumpumpe innerhalb der Bremsanlage und beleuchtet ihre Bedeutung für die Fahrzeugtechnologie.

Aufbau und Funktion der Bremsanlage

Die Bremsanlage besteht aus verschiedenen Autoteilen, die zusammenarbeiten, um das Fahrzeug sicher zu verlangsamen oder zum Stillstand zu bringen. Zu den Hauptkomponenten gehören:

• Bremsscheiben und Bremsbeläge: Sie sorgen für die eigentliche Reibung, die zur Verzögerung des Fahrzeugs führt.
• Bremssättel: Diese Bauteile drücken die Bremsbeläge gegen die Bremsscheiben.
• Hydrauliksystem: Überträgt die Kraft vom Bremspedal zu den Bremsen.
• Bremskraftverstärker und Vakuumpumpe: Sie minimieren den Kraftaufwand des Fahrers beim Betätigen des Bremspedals.

Besonders die Vakuumpumpe spielt eine Schlüsselrolle. Sie erzeugt das notwendige Vakuum, um den Bremskraftverstärker zu unterstützen. Dies ermöglicht dem Fahrer ein effektives Bremsen, ohne großen physischen Aufwand.

Die Vakuumpumpe: Funktionsweise und Bedeutung

Funktionsweise der Vakuumpumpe

Die Vakuumpumpe erzeugt ein Vakuum, das den Bremskraftverstärker antreibt. Dies ist besonders in Fahrzeugen mit Dieselmotoren notwendig, da diese im Gegensatz zu Benzinmotoren kein ausreichendes Vakuum im Ansaugtrakt erzeugen können. Durch die Unterstützung der Vakuumpumpe wird die Bremskraft des Fahrers erheblich verstärkt, was ein komfortables und sicheres Bremsverhalten ermöglicht.

Typen von Vakuumpumpen

Es gibt zwei Haupttypen von Vakuumpumpen, die in Fahrzeugen eingesetzt werden:

1. Mechanische Vakuumpumpen

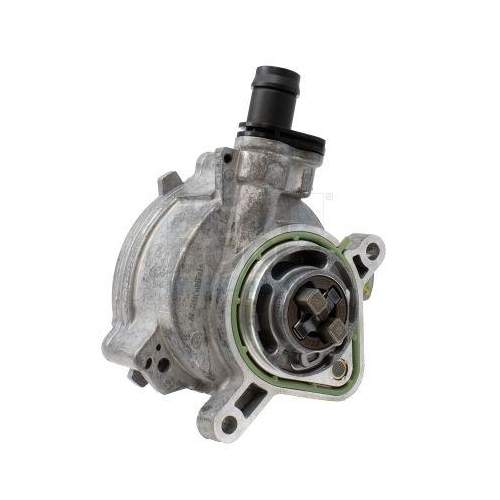

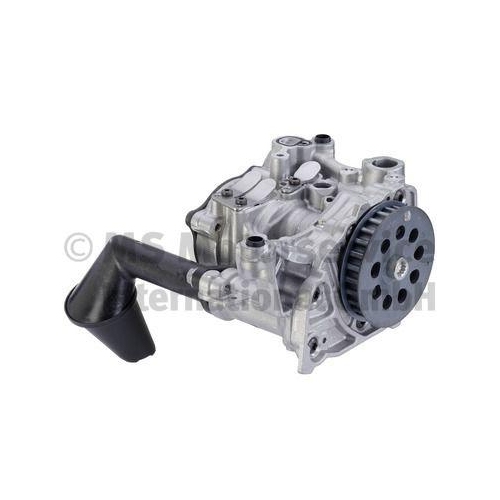

   Diese werden direkt vom Motor angetrieben, häufig über einen Riemen oder eine Nockenwelle. Sie sind robust und weit verbreitet in konventionellen Fahrzeugen. Allerdings unterliegen sie mechanischem Verschleiß, was regelmäßige Wartung erforderlich macht.

2. Elektrische Vakuumpumpen
   Diese arbeiten unabhängig vom Motor und sind besonders in modernen Fahrzeugen mit Start-Stopp-Systemen oder in Hybrid- und Elektrofahrzeugen verbreitet. Sie bieten den Vorteil einer konstanten Leistung, reduzieren Emissionen und verbessern die Energieeffizienz.

Mechanische Vakuumpumpen: Vorteile und Nachteile

Mechanische Vakuumpumpen sind in ihrer Konstruktion vergleichsweise einfach und kostengünstig. Sie sind in vielen älteren Fahrzeugen zu finden und erfordern keine zusätzlichen elektrischen Komponenten. Ihr Hauptnachteil ist jedoch der Verschleiß durch mechanische Beanspruchung. Typische Probleme sind:

• Abnutzung von Dichtungen und Membranen: Dies führt zu einer Verringerung des erzeugten Vakuums.
• Erhöhte Geräuschentwicklung: Verschleiß kann zu lauten Betriebsgeräuschen führen.
• Wartungsaufwand: Regelmäßige Inspektionen sind erforderlich, um die Lebensdauer zu verlängern.

Werkstätten sollten bei der Wartung auf sichtbare Schäden oder Undichtigkeiten achten, um die Funktionalität der Bremsanlage sicherzustellen.

Elektrische Vakuumpumpen: Innovation für moderne Fahrzeuge

Elektrische Vakuumpumpen sind die bevorzugte Wahl für moderne Fahrzeuge. Sie bieten eine Vielzahl von Vorteilen:

• Konstante Leistung: Unabhängig von der Motordrehzahl.
• Effizienz: Sie arbeiten nur bei Bedarf, was den Kraftstoffverbrauch reduziert.
• Einsatz in Start-Stopp-Systemen: Sie gewährleisten ein zuverlässiges Vakuum, selbst wenn der Motor abgeschaltet ist.

In Hybrid- und Elektrofahrzeugen sind elektrische Vakuumpumpen ein Muss, da diese Fahrzeuge oft keine Verbrennungsmotoren haben, die ein Vakuum erzeugen könnten. Sie integrieren sich nahtlos in die elektrischen Systeme des Fahrzeugs und tragen zu einem leiseren, effizienteren Betrieb bei.

Wartung elektrischer Vakuumpumpen

Trotz ihrer modernen Technologie benötigen auch elektrische Vakuumpumpen regelmäßige Wartung. Typische Probleme können sein:

• Elektrische Defekte: Ein fehlerhaftes Relais oder eine durchgebrannte Sicherung.
• Softwareprobleme: Integrierte Diagnosetools können Fehlercodes liefern, die auf ein Problem hinweisen.
• Mechanischer Verschleiß: Auch elektrische Pumpen enthalten bewegliche Teile, die sich abnutzen können.

Werkstattmitarbeiter sollten stets die Herstellerangaben beachten und geeignete Diagnosewerkzeuge verwenden, um Probleme zu identifizieren und zu beheben.

Die Rolle der Vakuumpumpe in Hybrid- und Elektrofahrzeugen

Mit der zunehmenden Verbreitung von Hybrid- und Elektrofahrzeugen hat die Vakuumpumpe eine noch größere Bedeutung erlangt. In diesen Fahrzeugen kommt oft ein regeneratives Bremssystem zum Einsatz, das Energie zurückgewinnt und in die Batterie speist. Dennoch ist ein unterstützendes Vakuum erforderlich, um eine gleichbleibende Bremsleistung zu gewährleisten.

Elektrische Vakuumpumpen sind daher ideal, da sie unabhängig vom Motor arbeiten. Ihre Integration in das elektrische Bremssystem erfordert jedoch ein tiefes Verständnis der Fahrzeugtechnik. Für KFZ-Ingenieure und Werkstätten ist dies eine Herausforderung, die mit der richtigen Ausbildung und den passenden Werkzeugen gemeistert werden kann.

Häufige Probleme und deren Behebung

Die Diagnose und Behebung von Problemen mit der Vakuumpumpe ist entscheidend für die Sicherheit und Zuverlässigkeit eines Fahrzeugs. Typische Anzeichen für Probleme sind:

• Harter Pedalweg: Wenn das Bremspedal sich nur schwer betätigen lässt, könnte die Vakuumpumpe defekt sein.
• Verzögerte Bremswirkung: Ein unzureichendes Vakuum kann die Bremskraft verringern.
• Geräusche: Mechanische Pumpen können durch Verschleiß lauter werden.

Lösungen für mechanische Pumpenprobleme

• Austausch von Verschleißteilen: Membranen, Dichtungen und Lager sollten regelmäßig ersetzt werden.
• Schmierstoffe prüfen: Eine unzureichende Schmierung kann den Verschleiß beschleunigen.

Lösungen für elektrische Pumpenprobleme

• Elektronik prüfen: Relais, Sicherungen und Kabelverbindungen sollten sorgfältig inspiziert werden.
• Softwarediagnose: Moderne Fahrzeuge bieten oft detaillierte Fehlercodes, die bei der Fehlersuche helfen.

Die Integration der Vakuumpumpe in moderne Fahrzeuge

Die Bremsanlage ist heute eng mit anderen Fahrzeugsystemen verknüpf t. In modernen Fahrzeugen arbeiten die Vakuumpumpe und der Bremskraftverstärker häufig mit Fahrerassistenzsystemen wie ABS, ESP oder automatischen Notbremsassistenten zusammen. Dies stellt höhere Anforderungen an die Zuverlässigkeit und Präzision der Komponenten.

Für Werkstätten bedeutet dies, dass herkömmliche Reparaturmethoden nicht immer ausreichen. Es ist unerlässlich, sich mit neuen Technologien vertraut zu machen und moderne Diagnosewerkzeuge zu verwenden.

Bedeutung für Werkstätten und Ingenieure

Für Werkstattmitarbeiter und Ingenieure ist die fundierte Kenntnis über die Bremsanlage und ihre Komponenten entscheidend. Dies umfasst:

• Diagnosefähigkeiten: Schnell und effektiv Probleme identifizieren.
• Technisches Verständnis: Die unterschiedlichen Typen von KFZ-Teilen und deren Funktion verstehen.
• Kundenzufriedenheit: Eine zuverlässige Bremsanlage sorgt für zufriedene Kunden und verbessert das Vertrauen in die Werkstatt.

Moderne Schulungsprogramme und regelmäßige Weiterbildung sind unerlässlich, um mit den technischen Fortschritten Schritt zu halten.

Fazit und Ausblick

Die Vakuumpumpe ist ein unverzichtbarer Bestandteil der Bremsanlage und spielt eine zentrale Rolle bei der Unterstützung des Bremskraftverstärkers. Sie trägt maßgeblich zur Sicherheit und Effizienz moderner Fahrzeuge bei. Für Werkstätten, Ingenieure und KFZ-Handwerker ist es von entscheidender Bedeutung, die verschiedenen Typen von Vakuumpumpen, ihre Funktionsweise sowie Wartungs- und Reparaturmethoden zu kennen.

Mit der zunehmenden Elektrifizierung der Fahrzeuge wird die Bedeutung elektrischer Vakuumpumpen weiter steigen. Innovative Technologien wie regenerative Bremssysteme und automatische Notbremsassistenten stellen neue Anforderungen an die Autoteile und die Bremsanlage als Ganzes
